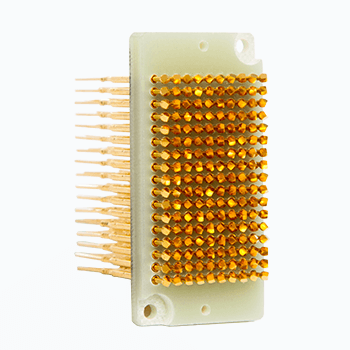

- Receiver Pylonblock 170-pol Signalblock: Pyramide klein (Pk) / Pyramide groß (Pg) / Dolch (D)
- Material: 6mm EGS619
- Federkontakt – Kopfform = Pyramide klein (RSP 2T) / Pyramide groß (EPA-2T) / Dolch (GSP-2B)
- Hülse mit WireWrap ausgerichtet/ Löt- / Rund Anschluss
- Nadelüberstand = 6,2mm (Pk + Pg) / 5,2mm (D)
- Empfohlender Arbeitshub: 2,6mm
- Rastermaß = 2,54mm
- Max. Nennstrom 1A
170-pol Signalblock | Receiverseitig
Erläuterung
- Receiver Pylonblock 136-polig: Pyramide klein (Pk) / Dolch (D)
- Material: 6mm EGS619
- Federkontakt – Kopfform = Pyramide klein / Dolch
- Hülse mit WireWrap ausgerichtet
- Nadelüberstand = 4,3mm (Pk) / Nadelüberstand = 7,2mm (D)
- Empfohlender Arbeitshub: 2,6mm
- Rastermaß = 2,54mm
- Max. Nennstrom 1A
