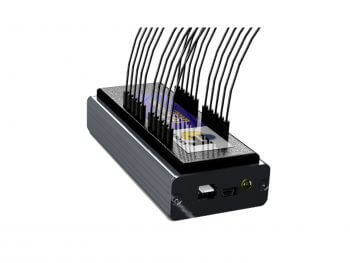

Der Infrared LED Analyser enthält eine speziell ausgewählte und bearbeitete Faser, die in Verbindung mit dem Optical Head verwendet werden muss, der speziell für Infrarot LED Tests entwickelt wurde.
Ideal für Anwendungen im Bereich Sicherheit und Überwachung. Der Analyser ist in den Konfigurationen 3, 10 und 20 Kanälen erhältlich. Schnittstellen hierfür sind USB, RS232 oder Verkettungen – mehrere LED Analyser können über die Daisy-Chain-Anschlüsse miteinander verbunden werden. Zur Verbindung bis zu 30 LED Analyser wird nur ein serieller RS232-Port benötigt.
Die Geräte mit 3 und 10 Kanälen messen 86 mm x 57 mm x 55 mm – das Modell mit 20 Kanälen hingegen misst 127 mm x 57 mm x 55 mm.
Jeder Kanal hat eine Faserlänge von 0,6 m, wobei die Faser einen Durchmesser von 1,04 mm ± 0,03 mm hat und einen Biegeradius von 15 mm erlaubt.
Der Analyser ist ausgelegt für einen Wellenlängenbereich von 700 nm bis 950 nm und einen Temperaturbereich von 0 °C bis +50 °C. Mit einer Genauigkeit von ± 10 nm für 700 nm bis 900 nm Wellenlänge und ± 20 nm für 900 nm bis 950 nm; Wiederholgenauigkeit < 1 % der Intensität.
