AUTOMATED TESTING XCELLENCE
- Rethinking automation -
With ATX hardware, you can experience the next level of test system automation:
Efficient, precise and future-proof
Automation is our standard - Xcellence is our claim
Automation means more than just speed. It creates safety, flexibility and sustainable competitiveness. Under the guiding principle Automated Testing Xcellence ATX Hardware combines decades of experience with innovative solutions that make your production smarter.
Automation as the key to modern test strategies
The demands on modern test processes are increasing: higher quantities, more complex assemblies, shorter development cycles and the need for reproducible results. Automation is therefore becoming a decisive factor for efficient and reliable test procedures.
In test fixture technology, automation means one thing above all:
Defined motion sequences, constant contact forces and the ability to carry out test processes completely robot-assisted - around the clock.
ATX develops modular, retrofittable and future-proof solutions that can be seamlessly integrated into existing test environments.
eLine - Die vollelektrische Automatisierungslösung
Mit der eLine vereint ATX erstmals seine vollelektrischen Automatisierungslösungen in einer gemeinsamen Produktfamilie. Ob eAOC, eSlide oder eFixture: Alle Systeme arbeiten vollständig ohne Pneumatik und bieten höchste Präzision, geringen Wartungsaufwand sowie eine einfache Integration in moderne Automatisierungs- und Roboteranwendungen. Dank der ATXcompatibility technology sind die Lösungen nicht nur mit bestehenden ATX-Systemen, sondern auch mit ausgewählten Prüfsystemen anderer Hersteller kompatibel – für maximale Investitionssicherheit und flexible Automatisierungskonzepte.
eAOC
eSlide
eFixture
ELEKTRISCH.
Voll elektrischer Präzisionsantrieb
ohne Pneumatik.
AUTOMATISIERT.
Reproduzierbare und sichere Prozesse, sowie Aktivierung ungenutzter Zeit.
FLEXIBEL.
Modular anpassbar und erweiterbar.
eAOC
Elektrisches Auto-Open-Close Modul
Entdecken Sie das innovative eAOC-Modul für ein automatisiertes, herstellerunabhängiges Testen Ein elektrischer Servoantrieb für das automatisierte Öffnen, Schließen und Kontaktieren Ihres mechanischen oder vakuum Prüfadapters. Speziell für die Optimierung Ihrer Arbeitsabläufe und die Steigerung Ihrer Produktivität entwickelt, unterstützt es sowohl manuelle als auch vollautomatische Tests und bietet eine einfache Ergänzung zu Ihrem Prüfsystem oder eine Nachrüstung für spätere Anpassungen bei steigenden Stückzahlen. Selbstständig und rund um die Uhr durchführbare Tests durch Roboter tragen zusätzlich zur Effizienzsteigerung bei. Aktivieren Sie Produktionszeiten, die bislang ungenutzt oder nur eingeschränkt genutzt werden. Auch hier ermöglicht die ATXcompatibility technology the flexible Integration des eAOC-Moduls in Adapter anderer Hersteller.
eSlide
Elektrisches Schubladensystem
Die innovative Lösung für automatisierte Fertigungsprozesse Die eSlide setzt neue Maßstäbe in der Automatisierung: Es öffnet und schließt sich autonom, ermöglicht einen sicheren, uneingeschränkten sowie robotergestützten Betrieb und überzeugt dabei durch konkurrenzlos lange Lebensdauer und fährt mehrere definierte Positionen präzise an – für die kombinierte Nutzung von ICT-, FKT- und Flash-Anwendungen. Kompakt in einem 19 Zoll Testrack integrierbar (gilt nur für die eSlide-MMIWK-A und eSlide-ME2WK-AX/ATS MA-11) oder vielfach stapelbar, nutzt es den vorhandenen Platz optimal und sorgt für reibungslose Abläufe je nach Kundenanforderung. Vollständig kompatibel mit unseren bewährten MMI-Wechselkassetten und dank der ATXcompatibility technology auch teilweise herstellerübergreifend einsetzbar, bietet es maximale Flexibilität, Effizienz und eine zukunftssichere Investition.
Standalone. Integrierbar. Stapelbar.
eFixture
Der elektrische Prüfadapter für maximale Flexibilität
Der eFixture ist ein rein elektrisches Wechselsystem, das Prüfprozesse von Grund auf automatisiert – vollständig ohne Pneumatik. Die integrierte Auto‑Open‑Close‑Funktion sorgt für einen leisen, präzisen und wiederholgenauen Ablauf, unterstützt durch einen 90°‑Öffnungswinkel der Haube für ergonomisches Roboterhandling und freie Zugänglichkeit. Entwickelt für moderne, variable Testumgebungen bietet der eFixture eine außergewöhnliche Flexibilität: Durch die ATXcompatibility technology lassen sich nicht nur die Wechselkassetten der ATX ME2WK‑X‑Serie einsetzen, sondern ebenso die INGUN ATS‑Serie. Damit entsteht ein Wechselsystem, das unterschiedliche technische Ansätze vereint und Prüfprozesse effizienter, anpassungsfähiger und zukunftssicher gestaltet.
ELEKTRISCH.
Leistungsstarke, voll elektrische Präzisionsantriebe
ohne Pneumatik und Encoder- Funktion.
AUTOMATISIERT.
Einziges Prüfgerät für den
automatischen Betrieb mit 1000 Nadeln – 2 Mio. Hübe spezifiziert, ohne Kompromisse.
FLEXIBEL.
Ein Investment vereint die
Vergangenheit mit der Zukunft Ihrer Prüfstrategie.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
More InformationeAOC | elektrisches Auto-Open-Close Modul
The Auto-open-close module is the smart solution for the automated opening, closing and contacting of test fixtures.
Highlights:
- Compatible with mechanical, vacuum and external adapters
- Electric drive for energy efficiency and resource conservation
- Up to 1 million strokes tested at 800 N contact pressure
- 90° opening angle for unrestricted robot operation
- Automatic bonnet opening/closing increases productivity and reduces manual intervention
- Individual setting of paths, speeds and forces via controller software
- Easy to retrofit for increasing quantities
Ideal for companies that want to flexibly automate their test processes and operate them manually at the same time.
eSlide | Electric drawer system
The eSlide Drawer sets new standards in the automation of test systems.
Highlights:
- Autonomous opening and closing with robust 24 V stepper motor
- Long-term tested for over 2 million strokes with 2000 N contact force
- Fully compatible with the MMIWK-A Interchangeable cassette and thanks to ATXcompatibility Line Can also be used across manufacturers
- Stackable or seamless in 19 inch test racks integrable
- Unrestricted robot operation possible - perfect for high-volume or high-mix/low-volume requirements
- Expansion options such as RFID coding and drag chain transfer available
The solution for maximum flexibility and efficiency in automated manufacturing processes.
You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.
More InformationXcellence in practice - automation with test stations
Gemeinsam mit Partnern haben wir Teststationen entwickelt, die durch Automatisierung höchste Präzision und Geschwindigkeit erreichen.
ENGMATEC „fleximate“ + AOC-E

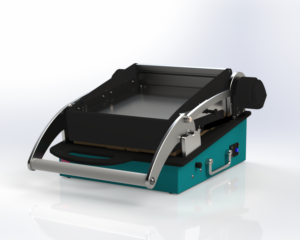

The Modular robotic workstation „fleximate“ from ENGMATEC GmbH in combination with the mechanical test adapter ME2-B and the AOC-E (electrically automatic-opening module) Function.
KABTEC KT2000a + MMI change system
The KABTEC KT2000a inline system with flexibly interchangeable Exchange kit MMIWK-B, combined with a mechanical test adapter base unitt MMIWG2-B from ATX Hardware.
KINALI | Test-it-off PCB Compact Series
The Test-it-off PCB Compact Series is a flexible, ready-to-use PCBA test automation product optimised for High-Mix, Low-Volume production. The compact, portable design supports configurable material handling, allowing existing storage habits to remain unchanged. Switchable input and output formats support KLT boxes, magazines, trays and conveyors.The station allows testing of many PCBA types..
In combination with ATX automatic opening and closing devices (AOC E/P), cycle times are improved through fast and reliable fixture operation. Unsorted KLT picking reduces the risk of handling and mix-ups and avoids test-specific packaging improving ROI through labour savings.An optional smart conveyor can create an extended buffer for dark factory operation with up to 8 hours of autonomous runtimesupported by remote monitoring and alerts.
Robots as partners in the testing process
Together with exclusive robot manufacturers, we show how robots can operate test systems efficiently and open up new possibilities. The result: precision, collaboration and future viability.
NEURA Robotics
A symbiosis of cognitive robots and inspection systems - seamless collaboration with the cognitive robots from NEURA Robotics and the ATX test adapters with AOC-E module.
fruitcore robotics
The seamless integration of the eSlide drawer of ATX and the Robotics from fruitcore robotics creates a modular, economical and Complete solution for functional tests (FKT), in-circuit tests (ICT), automated adaptations and much more.
Automated testing xcellence
You can experience our automation solutions live at any time in our ATX Centre of Testing Excellence. You are also welcome to visit our partners at any time. Here we can show you how automation can transform your processes - from modules and test stations to robot solutions.
Automation with ATX - ready for the next level?
Our solutions are as individual as your requirements. Let's start your project together - for real Automated Testing Xcellence.
